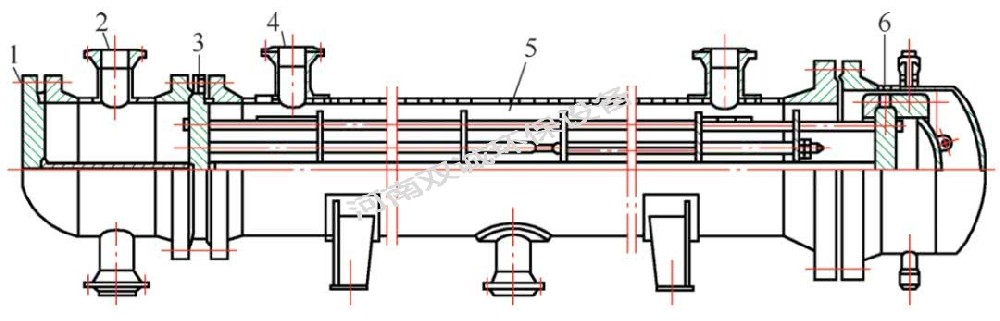

1、臥式殼管式冷凝器

制冷劑蒸氣在管子外表面上冷凝，冷卻水在泵的作用下在管內流動。制冷劑蒸氣從上部進氣管進人，凝結成液體后由筒體下部的出液管流人貯液器。

冷凝器的筒體兩端用端蓋封住，端蓋內用分水隔板實現冷卻水的多管程流動。冷凝器的管束個數為偶數，這樣可以使冷卻水的進、出門設罝在同一端蓋上，且下進上出。

  2、立式殼管式冷凝器直立安裝，兩端沒有端蓋。制冷劑蒸氣從冷凝器外殼中部偏上的進氣管進入圓筒內的管外空間，冷凝后的液體沿管外壁從上向下流動，聚集在冷凝器底部，經出液管進人貯液器。

冷卻水從上部進人冷凝器的換熱管內，呈膜狀沿管壁流下，排人冷凝器下面的水池，循環使用。

 3、套管式冷凝器

      套管式冷凝器由兩種不同貲徑的管子制成，單根或多根小直徑管套在大直徑管內，然后繞成蛇形或蠔旋形，如下圖所示。制冷劑的蒸氣從上方進人內外管之間的空腔，在內管外表面上冷凝，液體在外管底部依次下流，從下端流人貯液器中。

冷卻水從冷凝器的下方進人，依次經過各排內管從上部流出，與制冷劑呈逆流方式。套管式冷凝器的冷卻水流程長，制冷劑在被冷卻水吸熱的同時，還被管外空氣冷卻，傳熱效果好。

4、螺旋板式冷凝器

螺旋板式冷凝器由兩個螺旋體加上頂蓋和接管構成。兩個螺旋體形成兩個螺旋形通道，兩種流體在通道中逆流流動，一種流體由螺旋中心流入，從周邊流出，另一種流體由周邊流人，從中心流出。螺旋結構使得內部不易淸洗和檢修。
