可拆式螺旋板式換熱器

產品特點：

可拆式螺旋板換熱器除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。螺旋通道內無死角，雜質一旦在通道形成周轉的液體就會將其沖走，故不易堵塞。

• 產品介紹

•

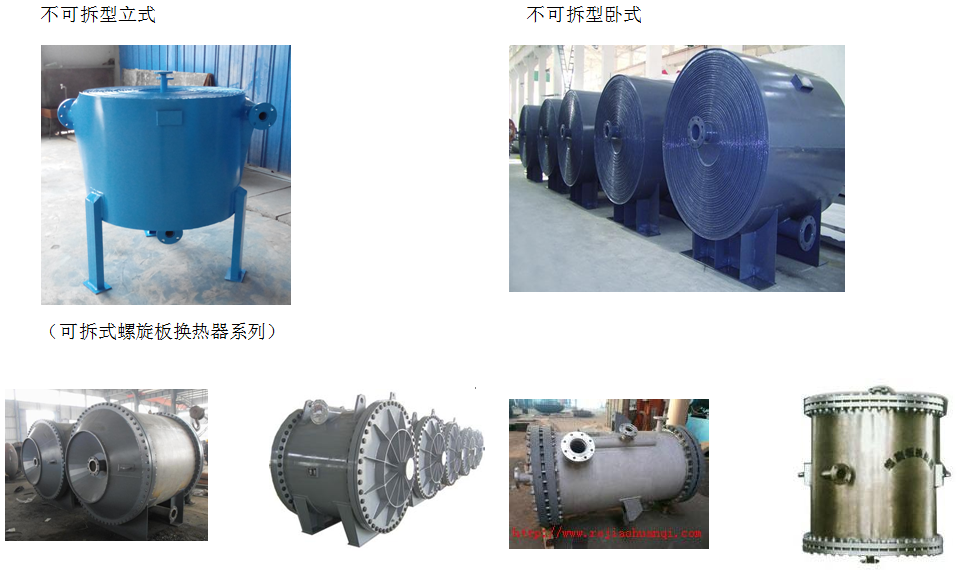

　　可拆式螺旋板換熱器除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。

　　為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。

　　可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

　　可拆式螺旋板換熱器應用廣泛。在中國，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果很好，也可用于沸騰傳熱。

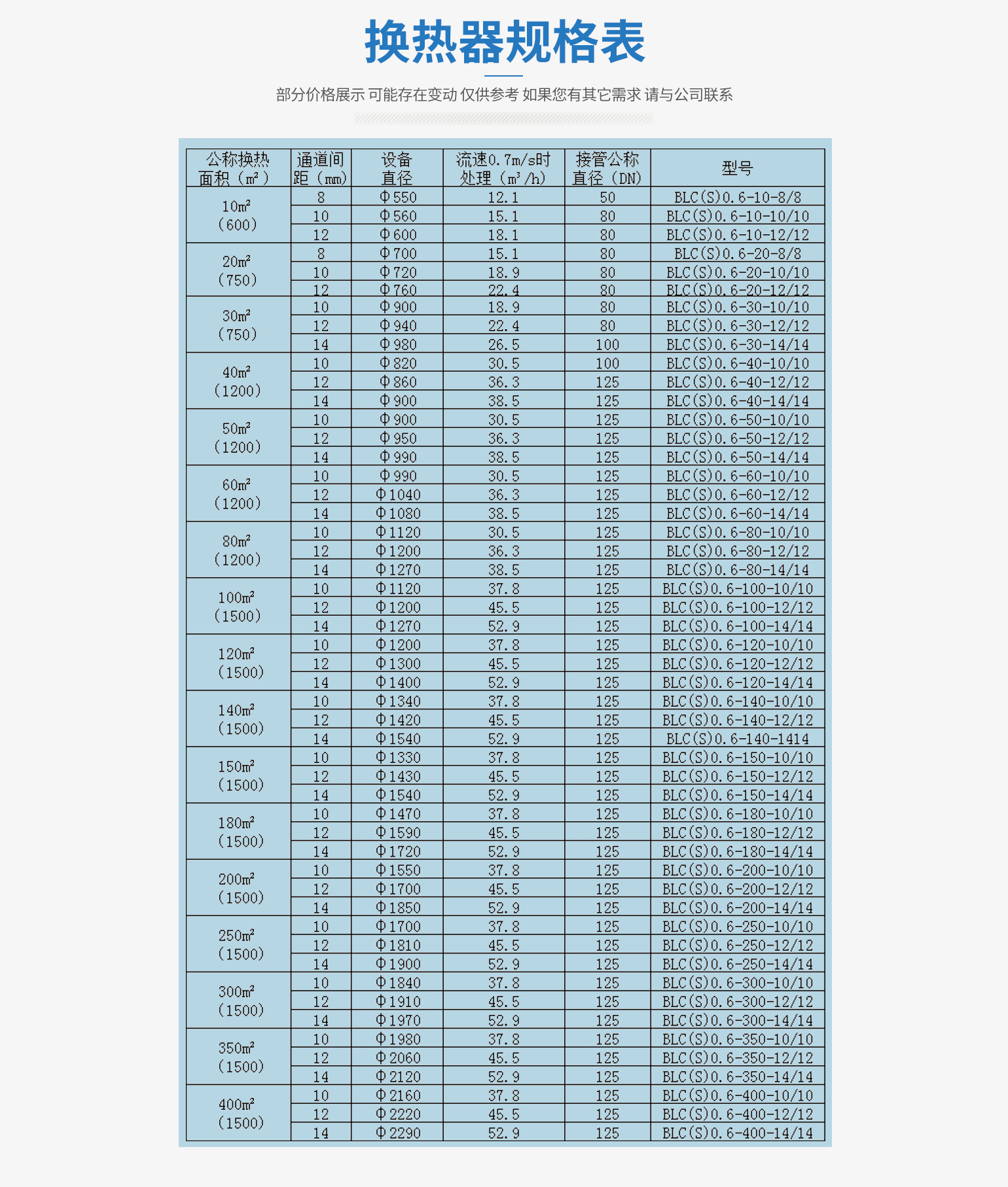

　　基本參數：

　　材質：螺旋板式換熱器材質可分為：碳素鋼Q235，不銹鋼S321、S304;其它材質可根據用戶需要選定。

　　允許工作溫度：碳素鋼 t=0～350℃，不銹鋼 t=-40～500℃。

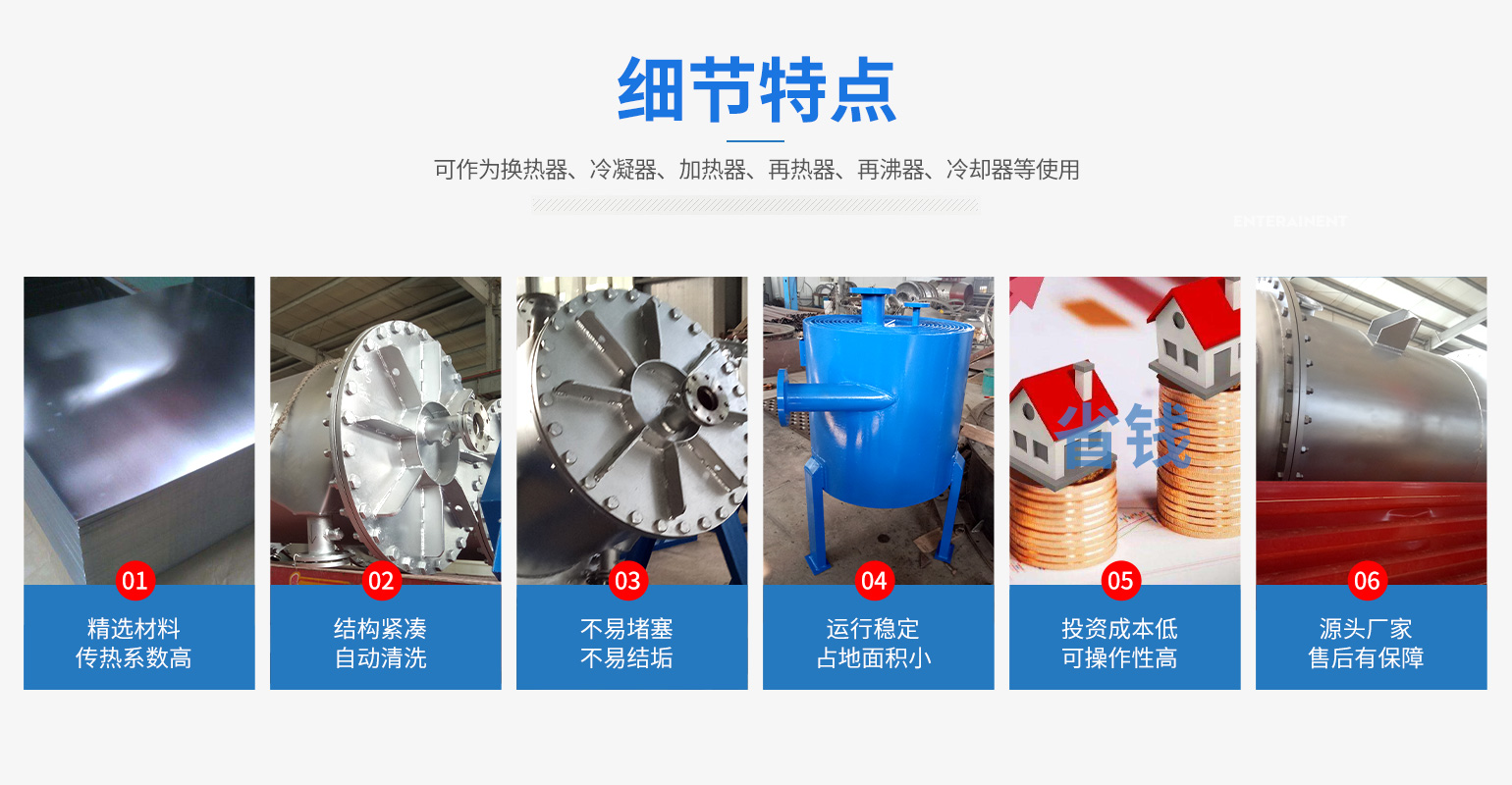

　　產品性能優點：

　　1、 使用范圍廣：化工、石油、機械、電力、輕工、紡織等部門均可選用。

　　2、 兩種傳熱介質可進行全逆向流動，適用于小溫差傳熱，便于回收低溫熱源并可準確的控制出口溫度。

　　3、 總體阻力小，因而可以提高設計流速使之具備較高的傳熱能力。

　　4、 密封性能好，結構可靠。

　　5、 螺旋通道內無死角，雜質一旦在通道形成周轉的液體就會將其沖走，故不易堵塞。

　　6、 如果單臺設備不能滿足使用要求，可以多臺組合使用。

　　螺旋板換熱器質量優劣，主要決定于設計選型、使用的材料、支撐子的排列與固定、生產制造工藝等因素。所用這些要素，雙誠公司都為用戶認真考慮和控制。
